характеристика срабатывания
-
[Интент]

5420

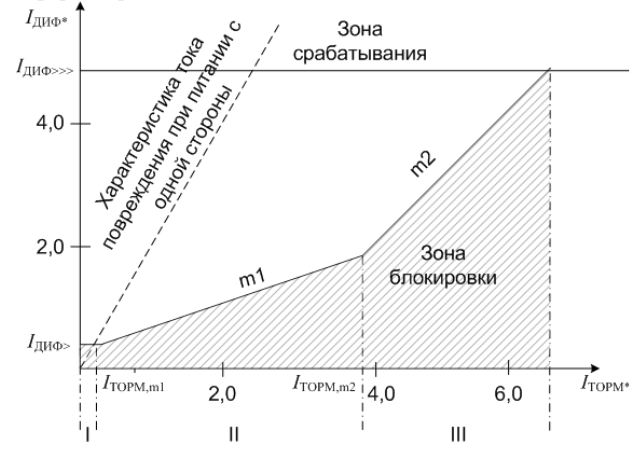

Рисунок 1.3. Характеристика срабатывания дифференциальной защиты при симметричном трехфазном питании

Характеристика срабатывания дифференциальной защиты, приведенная на рисунке 1.3,
состоит из трех участков:
– первый (I) – горизонтальный участок, характеризуется начальным током срабатывания (IДИФ>) и отсутствием торможения; этот участок соответствует нагрузочному режиму; участок заканчивается точкой пересечения IДИФ> с характеристикой повреждения при питании с одной стороны, проходящей под углом к оси тормозных токов I ТОРМ, m1 = 0,5∙IДИФ>;
– второй (II) – первый наклонный участок, характеризуется меньшим коэффициентом торможения m1; это участок малых токов КЗ, где погрешность ТТ минимальна; начало участка определяется точкой пересечения I ДИФ> с характеристикой повреждения при питании с одной стороны, проходящей под углом к оси тормозных токов (I ТОРМ, m 1 = 0,5 IДИФ>); точка окончания и начала следующего участка задается в виде тока торможения IТОРМ,m2;
– третий (III) – второй наклонный участок, характеризуется коэффициентом торможения m2; начало участка определяется током торможения IТОРМ,m2 и действует до конца характеристики. Характеристика заканчивается при токе IДИФ>>> (ток срабатывания отсечки). При токе большем, чем IДИФ>>>, защита работает без торможения и без блокировки по 2-ой и 5-ой гармоникам. Торможение осуществляется арифметической полусуммой токов протекающих по сторонам защищаемого трансформатора (автотрансформатора).

[СТО 56947007-29.120.70.100-2011]

Тематики

  • релейная защита

EN

  • tripping characteristic
  • tripping characteristic of the differential protection


Справочник технического переводчика. – Интент. 2009-2013.
